Si vous avez déjà passé des heures à résoudre un problème avec un produit lié à l'inclinaison défectueux, comme un appareil médical déclenchant une fausse alarme, la protection contre le basculement d'un radiateur sur pied défaillant après une certaine utilisation ou un appareil domestique intelligent agissant de manière erratique, il est fort probable que les contacts de l'interrupteur d'inclinaison mécanique à roulement à billes se soient oxydés ou corrodés. En tant que fournisseur d'interrupteurs à bascule, nous rencontrons fréquemment ce type de problème après-vente : les prototypes testent parfaitement, mais après la production et l'expédition en série, la poussière, la chaleur et l'humidité provoquent progressivement la corrosion des contacts métalliques, entraînant une défaillance de la fonction de protection.
Le premier réflexe de nombreux ingénieurs est de simplement remplacer les interrupteurs par des interrupteurs mécaniques à roulement à billes bon marché, mais le problème continuera à se reproduire. Dans l'article de blog d'aujourd'hui, nous vous aiderons à comprendre les interrupteurs inclinables photoélectriques. Leur plus grand avantage est qu’ils n’ont aucun contact métallique, éliminant ainsi la corrosion et l’usure à la source. Nous éviterons le jargon technique et partagerons des informations pratiques tirées de projets du monde réel pour vous aider à déterminer rapidement si ce produit convient à votre projet.
Comment fonctionne un interrupteur à inclinaison optoélectronique
Les interrupteurs inclinables à bille traditionnels reposent sur une bille métallique entrant en contact direct avec des contacts métalliques pour établir un circuit, ce qui peut entraîner une oxydation et une corrosion des contacts en raison de l'humidité et de la poussière. En revanche, les interrupteurs photoélectriques à inclinaison fonctionnent sur le principe de la détection du faisceau infrarouge et contiennent un émetteur infrarouge, un récepteur et une bille mobile. Lorsque l'appareil est placé horizontalement, la boule bloque le faisceau infrarouge et la sortie envoie un signal « déconnecté » ; lorsqu'elle est inclinée dans n'importe quelle direction pour atteindre l'angle de déclenchement prédéfini, la bille se déplace, permettant au faisceau infrarouge de passer à travers, et la sortie envoie un signal « déclenché ».
Remarque importante :Cet appareil a un courant de repos et convient uniquement aux appareils dotés d'une alimentation externe ; il ne convient pas aux produits alimentés par batterie.
Cette série offre une variété d'angles de déclenchement parmi lesquels choisir : CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) et CSX60PS (60°).L'angle de déclenchement fait référence au seuil d'inclinaison auquel le commutateur s'active et constitue le facteur clé dans la sélection du modèle approprié.
Points forts du produit (principaux arguments de vente pour attirer les lecteurs)
1. Aucun contact physique métallique :résistant à la corrosion et sans usure : étant donné que la conductivité électrique ne repose pas sur des contacts métalliques, cela élimine complètement les problèmes courants d'oxydation, de rouille et de défaillance d'ablation rencontrés dans les interrupteurs mécaniques. Avec une durée de vie allant jusqu'à 50 000 heures, il convient aux équipements nécessitant une alimentation électrique continue à long terme.
2. Détection d'inclinaison omnidirectionnelle à 360° :Détecte l'inclinaison dans toutes les directions, répondant ainsi au besoin d'une protection complète contre l'inclinaison des équipements.

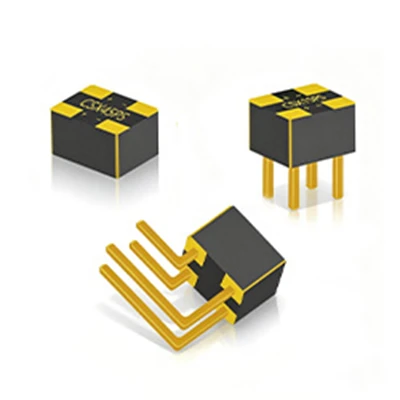

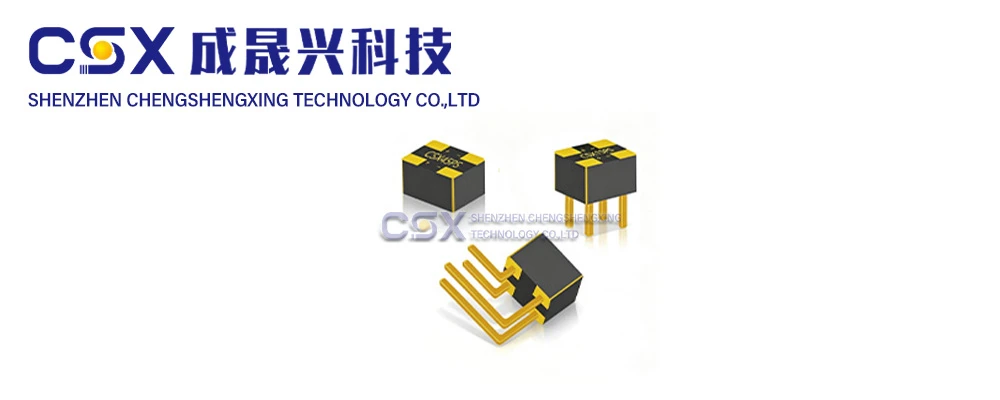

3. Installation flexible et capacité de production de masse :Présente une taille de boîtier standardisée de 4,2 × 3,2 × 3 mm et prend en charge à la fois le montage en surface CMS et le montage traversant DIP. Il peut être installé sur des circuits imprimés horizontaux et verticaux, ce qui le rend adapté aussi bien au développement de prototypes qu'à la production automatisée à grand volume.
4. Fonctionnement stable sur une large plage de températures :Plage de température de fonctionnement de 40 ℃ à +85 ℃, capable de résister aux fluctuations de température causées par les courants d'air chaud internes dans les appareils électroménagers, les équipements médicaux et les environnements industriels en général.
5. Alimentation simple :Prend en charge 3,3 V/5 V CC, permettant une intégration directe avec les cartes de contrôle MCU grand public.
Spécifications électriques générales
●Tension de fonctionnement : 3,3 V / 5 V CC
●Courant de fonctionnement : 10 mA
●Durée de vie : 50 000 heures
●Température de fonctionnement : -40°C à +85°C
Exemples de projets concrets pour vous aider à évaluer rapidement dans quelle mesure ils correspondent à vos besoins
Étude de cas 1 | Protection contre l'inclinaison pour les supports de soins médicaux - Sélection du modèle : CSX15PS (déclencheur 15°)
Exigences du projet :Doit déclencher une alarme rapide et couper l'alimentation électrique à la moindre inclinaison de l'équipement ; l'équipement reste alimenté toute l'année, la corrosion et les pannes de contact doivent donc être évitées ; alimenté par une alimentation externe. Pourquoi le choisir : un déclenchement rapide à un faible angle de 15° garantit une réponse sensible et sûre ; la conception sans contact de l'optocoupleur élimine les problèmes de corrosion par contact lors d'une utilisation à long terme ; les options de montage SMT et DIP s'adaptent à différentes conceptions de PCB.
Cas 2 | Protection contre l'inclinaison pour les radiateurs au sol, modèle CSX30PS (déclencheur à 30°)
Exigences du projet :Protection contre les coupures de courant lorsque l'appareil s'incline à 30° ; l'appareil contient de la chaleur et de la poussière ; les vibrations de fonctionnement ne doivent pas provoquer de faux déclenchements ; alimenté par une source d’alimentation CA externe. Pourquoi le choisir : 30° est le seuil standard pour la protection contre le renversement des petits appareils électroménagers ; le boîtier scellé isole la chaleur interne et la poussière ; la conception sans contact élimine les problèmes de vieillissement et de défaillance associés aux mécanismes traditionnels à interrupteur à bille.
Liste de contrôle d'auto-évaluation : vous aide à déterminer rapidement si ce produit vaut la peine d'être acheté
Après avoir lu les questions ci-dessous, vous serez en mesure de déterminer si ce projet vous convient :
✅Ce produit peut être acheté si votre projet répond aux conditions suivantes :
1. L'appareil est alimenté par une source d'alimentation externe et peut gérer un courant de fonctionnement au repos de 10 mA ;
2. Le produit nécessite une alimentation électrique continue à long terme et ne peut pas tolérer des pannes ultérieures causées par la corrosion des contacts ou un mauvais contact ;
3. Une détection d'inclinaison omnidirectionnelle à 360° est requise ;
4. L'environnement d'application contient de la poussière et de l'air chaud, ce qui peut provoquer la défaillance des interrupteurs à bille mécaniques ;
5. Le prototypage et le débogage sont nécessaires, tout en permettant une production SMT à grand volume.
❌Nous ne recommandons pas ce produit si votre projet répond à l'une des conditions suivantes :
1. Appareils alimentés par batterie avec des exigences strictes en matière de consommation d’énergie au repos ;
2. Produits de consommation conçus pour un coût extrêmement faible, une utilisation simple en intérieur et une durée de vie courte (un interrupteur à bille mécanique standard suffit) ;
3. Appareils avec une tension d'alimentation autre que 3,3 V ou 5 V, pour lesquels la conversion de tension n'est pas possible.1.
Conseils pour éviter les pièges lors de la sélection d’un modèle
N'ignorez pas le courant statique, car il peut rapidement vider la charge de la batterie ;
2. Sélectionnez l'angle de déclenchement correct en fonction de votre logique de protection de sécurité ; ne choisissez pas un modèle à 60° pour les applications nécessitant un petit angle de déclenchement ;
3. Ne fournissez jamais d'alimentation supérieure à 3,3 V ou 5 V, car cela grillerait immédiatement l'appareil.
Si vous avez analysé les exigences de votre projet mais que vous n'êtes toujours pas sûr de l'angle ou de la solution optimale, il n'est pas nécessaire de recourir à des essais et des erreurs. Que vous soyez un ingénieur R&D dans les secteurs de l'électroménager, des équipements médicaux ou industriels, ou un acheteur OEM en gros volume, n'hésitez pas à nous contacter. Nous pouvons fournir des échantillons de tests, fournir des rapports de tests de performances et vous aider à déterminer l'angle de déclenchement approprié.
En fin de compte, la valeur fondamentale de l’interrupteur photoélectrique inclinable réside dans sa conception sans contact, qui résout les problèmes de corrosion et d’usure associés aux interrupteurs mécaniques. Si vous rencontrez des problèmes de contact dans les interrupteurs à bille, ce produit mérite d'être évalué. Si vous avez besoin de consulter les spécifications du produit en détail, le lien vers la fiche technique est fourni ci-dessous ; si vous avez besoin d'une assistance technique individuelle pour la sélection de produits, n'hésitez pas à contacter notre équipe.
Références : Commission électrotechnique internationale (CEI) 60947-5-3 : Directives techniques et d'application pour les interrupteurs à inclinaison, 2021 ; Rapport de test de fiabilité de l'Industrial Electronics Association (IEA) sur les capteurs d'inclinaison photoélectriques, 2022 ; *Journal of Sensors and Actuators* : Application des interrupteurs à inclinaison photoélectriques sans contact dans les solutions de sécurité pour les appareils ménagers et les dispositifs médicaux, Vol. 18, n° 2, 2023
