Chine Fabricants de commutateurs d'inclinaison, fournisseurs de capteurs de vibrations, usine de commutateurs d'inclinaison unidirectionnels - Shenzhen Chengshengxing Technology Co., Ltd.

18+

Des années de fabrication de commutateurs à capteur

2,000m²

Installation à température et humidité contrôlées

3Mpièces/jour

Capacité d'assemblage sur 4 lignes automatisées

500K+

Cycles de commutation sur les modèles de base

Une usine de commutateurs à capteurs intégrés derrière la marque CSX

Shenzhen Chengshengxing Technology Co., Ltd. est un fabricant axé sur la technologie-spécialisé dans la recherche, le développement et la production en série de capteurs de vibrations miniatures, de commutateurs de détection d'inclinaison, de commutateurs à bille et de commutateurs photoélectriques. Nos composants assurent la détection des vibrations, de l'inclinaison, de l'angle et de l'orientation des produits qui doivent détecter le mouvement, le basculement, la position ou la direction, de manière fiable et à un coût minime. Depuis notre création en 2008, nous avons construit une chaîne de valeur interne complète : outils de précision, chaînes d'assemblage automatisées, plates-formes de test dédiées et contrôle qualité complet des processus. Cette intégration verticale nous permet de maintenir les commutateurs à capteurs CMS compétitifs en termes de prix sans compromettre les matériaux de contact, l'étanchéité ou la cohérence de la production.

1. Conception purement mécanique, sans-puissance
2.Fiabilité parallèle multi-canal
3. Conforme RoHS et scellé sous vide
4.OEM/ODM et personnalisation complète
5.Échantillons gratuits pour évaluation
6. Expédition mondiale rapide

Apprendre encore plus

Des commutateurs à capteur pour chaque besoin de détection

Quatre familles de produits d'ingénierie couvrant la détection des vibrations, de l'inclinaison, de l'orientation et du mouvement : des pièces CMS ultra-compactes aux commutateurs scellés de qualité industrielle-.

Série de détection de vibrations

Capteurs et commutateurs de vibrations mécaniques qui détectent les micro-vibrations, les déplacements et les mouvements avec une puissance de repos nulle.

1. Capteur de vibration ultra-haute sensibilité (série CSX-SEN)

2.Interrupteur de vibration haute sensibilité (S180 / S300)

3.Interrupteur de vibration moyenne-haute sensibilité (S01 / S02 / S06 / S08)

Afficher la liste des produits

Commutateurs d'inclinaison omnidirectionnels

Commutateurs inclinables parallèles multi-canaux pour la protection contre le basculement-et la détection d'angle sur les PCB horizontaux ou verticaux.

1.Interrupteur d'inclinaison omnidirectionnel série CSX (15 degrés –90 degrés)

2. Plaque verticale VT45 / XT45 (NO / NC)

3. Types industriels verticaux et horizontaux (IP65 – IP68)

Afficher la liste des produits

Commutateurs unidirectionnels/multidirectionnels

Commutateurs mécaniques uni-bidirectionnels-, quatre-directions et six-axes qui remplacent les gyroscopes dans les produits de détection d'orientation-.

1. Interrupteur d'inclinaison unidirectionnel- (S07, S07D, CSX2010)

2.Interrupteur d'inclinaison bidirectionnel-(S07B, 90180, CSX90A)

3.Quatre-voies S04 et six-voies S86 (alternative au gyroscope)

Afficher la liste des produits

Autres commutateurs de capteur

Commutateurs à haute-fiabilité pour les applications nécessitant une détection-sans usure et sans-contact ou une détection combinée de mouvement et de posture.

1.Interrupteur d'inclinaison photoélectrique (CSX15PS – CSX60PS)

2. Commutateur de détection de mouvement et de posture (X65 / BT45)

3.Autres interrupteurs d'inclinaison

Afficher la liste des produits

Produits en vedette : Spécifications d'ingénierie pour la conception

Capteur de vibrations (ultra-haute sensibilité)
Commutateur inclinable omnidirectionnel série CSX
Micro-interrupteur à vibrations (qualité grand public)
Interrupteur d'inclinaison photoélectrique
Commutateur d'inclinaison multidirectionnel
Commutateur d'inclinaison omnidirectionnel vertical (qualité industrielle)

Capteur de vibrations ultra-haute sensibilité

CSX-SEN-180A / 200A / 300A · SMT · Doubles billes plaquées or

Cette série de capteurs de vibrations présente une conception purement mécanique et ne consomme aucune énergie pendant son fonctionnement. Il détecte les changements environnementaux grâce aux fluctuations de tension générées par deux billes internes plaquées or, permettant une détection de vibration omnidirectionnelle, une détection de déplacement ou un réveil activé par le mouvement. Lorsqu'une vibration ou un déplacement se produit, le capteur génère des transitions continues de tension haute à basse. (La sensibilité peut être ajustée via le logiciel MCU.)

Paramètre	Valeur
Consommation d'énergie propre	≈ 0
Tension de fonctionnement	0,5 – 24 VCC
Courant de fonctionnement	2 µA – 10 mA
Résistance de contact	< 30 Ω
Résistance d'isolation	> 10 MΩ
Température de fonctionnement	−40 degrés à +85 degrés
Tailles des emballages	2,0×2,0×3,0 mm · 2,5×2,5×4,8 mm · 3,0×3,0×5,2 mm
Montage	CMS

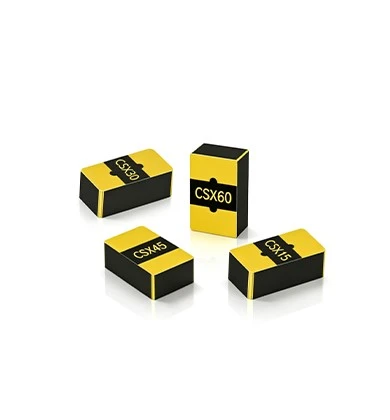

Commutateur inclinable omnidirectionnel série CSX

CSX15-CSX90 · Substrat IC multicanal parallèle + multibilles

Lorsque l'interrupteur est placé horizontalement avec le côté personnage vers le haut, il reste fiable à l'état éteint ; lorsque l'appareil est incliné dans n'importe quelle direction jusqu'à un angle de déclenchement précis, le circuit passe immédiatement à l'état activé. Cette série de produits utilise un processus d'emballage laminé multicouche innovant et utilise une conception de structure parallèle multicanal inédite dans l'industrie, résolvant complètement les problèmes de fiabilité de longue date associés aux interrupteurs à bille traditionnels.

Paramètre	Valeur
Options d'angle de déclenchement	15 degrés/30 degrés/45 degrés/60 degrés/80 degrés/90 degrés
Taille du paquet	4,9 × 2,5 × 1,85 mm
Structure	Parallèle multicanal + billes multiples
Tension/courant de fonctionnement	0,5–24 VCC · 2 µA – 10 mA
Montage	Prend en charge le montage horizontal (face vers l'intérieur ou face vers l'extérieur) et le montage vertical (côte à côte)
Applications	Alarmes de mise hors tension, anti-sabotage et anti-vandalisme

Interrupteur de vibration miniature de qualité grand public

Substrat IC S180/S300/S01/S02/S06/S08/PCB

Cette série de commutateurs vibrants est dotée d'un boîtier PCB multicouche laminé et d'une conception entièrement mécanique, offrant une taille compacte et une consommation d'énergie nulle. La sphère interne plaquée or peut détecter avec précision des vibrations infimes et des déplacements rapides, produisant en continu des niveaux logiques haut/bas lorsqu'elle est déclenchée ; sa sensibilité peut être ajustée via un logiciel. Ce produit convient aux appareils alimentés par batterie à faible consommation, permettant le réveil par mouvement et la détection précise de mouvement/inactivité, et constitue une alternative économique aux capteurs de gravité (capteurs G).

Paramètre	Valeur
Structure	Perle simple/double perle
Méthodes d'installation	CMS
Dimensions du colis	222.8mm/334.5mm/21.50.95mm/3.24.81.6mm/3.24.81.6mm/21.51.25mm

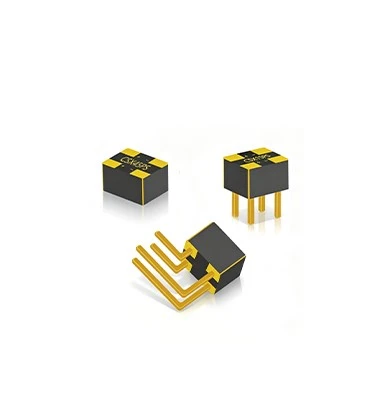

Interrupteur d'inclinaison photoélectrique

CSX15PS – CSX60PS · LED émettrice infrarouge + LED de réception infrarouge + LED unique · Cycle de service de 100 %

Un interrupteur optique à inclinaison avec un émetteur et un récepteur infrarouge intégrés. Une bille qui roule bloque le chemin de la lumière à l'état normal ; l'inclinaison à l'angle prédéfini déplace la bille et ouvre le canal optique pour une commutation sans usure et sans contact avec une fiabilité de conduction à 100 %. Remarque : cette série a une consommation de repos plus élevée et est destinée aux appareils alimentés en externe, et non aux produits à batterie.

Paramètre	Valeur
Options d'angle de déclenchement	15 degrés/30 degrés/45 degrés/60 degrés
Tension de fonctionnement	3,3 / 5 VCC
Courant de fonctionnement	10 mA
Durée de vie	50 000 heures
Taille du paquet	4,2 × 3,2 × 3,0 mm
Méthodes d'installation	Carte horizontale/carte verticale SMT/DIP

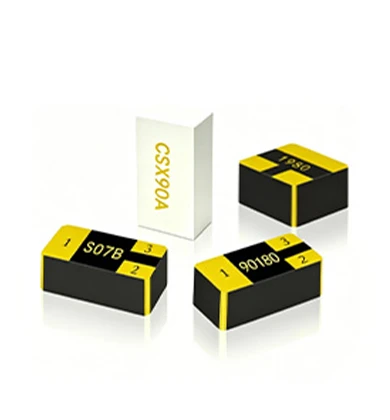

Commutateur d'inclinaison multidirectionnel

S07B/90180/CSX90A/1980Deux perles en série, deux perles en parallèle, trois perles en parallèle + trois perles en série + une perle

Dans l'état initial, les broches 1 et 2 sont connectées ; lorsqu'elles sont inclinées vers l'angle de commutation, les broches 1 et 3 sont connectées.
Alternativement, à l'état initial, l'interrupteur est normalement ouvert ; lorsqu'elles sont inclinées dans une direction par rapport à l'angle de commutation, les broches 1 et 2 sont connectées ; lorsqu'elles sont inclinées dans l'autre sens par rapport à l'angle de commutation, les broches 1 et 3 sont connectées.

Paramètre	Valeur
Dimensions du colis	4,92,51,6 mm/4,92,52,3 mm/4,955,153,1 mm
Évaluation du sceau	IP68
Matériel	PCB
Montage	Plaque verticale, plaque horizontale
Consommation d'énergie	≈0

Interrupteur à inclinaison verticale de qualité industrielle

615A – 865A · Matériel de précision · Perle unique

Construite selon les normes industrielles avec un usinage des métaux d'ultra-précision et un emballage automatisé, cette famille offre une détection angulaire précise et une forte adaptabilité environnementale pour les applications exigeantes. Positionné verticalement, l'appareil reste ouvert ; l'inclinaison au-delà de l'angle calibré ferme rapidement le circuit pour réveiller un MCU. Idéal pour les alarmes anti-intrusion sur les compteurs et coffres-forts intelligents de gaz, d'eau et d'électricité, ainsi que pour la protection contre le renversement des chauffages et des appareils médicaux.

Paramètre	Valeur
Modèles	615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A
Options d'angle de déclenchement	15 degrés/30 degrés/45 degrés/60 degrés/65 degrés
Cote d'étanchéité	IP68
Tailles des emballages	3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm

La mécanique derrière un commutateur de capteur à puissance nulle

Comprendre le principe de fonctionnement simple et robuste des commutateurs CSX aide les ingénieurs à sélectionner le bon composant et à lui faire confiance pour des années de service sur le terrain.

Étape 1 - L'état de repos

Dans sa position normale, une bille plaquée or de précision repose dans une cavité calibrée, gardant les contacts internes soit ouverts (type normalement ouvert), soit fermés (type normalement fermé). Aucun courant ne traverse l'élément de détection.

Étape 2 - Le déclencheur

Lorsque l'appareil est incliné, vibré ou déplacé au-delà du seuil calibré, la bille roule vers une nouvelle position et ferme ou ouvre le chemin de contact. Le changement est mécanique et instantané.

Étape 3 — Le signal

La transition de niveau haut/bas qui en résulte est lue directement par le MCU hôte ou l'ASIC. Étant donné que le commutateur lui-même ne consomme aucune énergie, le système reste en veille profonde jusqu'à ce que l'événement se produise.

Vibrations et déplacements

Dans les capteurs de vibrations, les transitions continues haut/bas générées par le mouvement de la balle codent les événements de mouvement. La sensibilité peut être ajustée dans le micrologiciel, permettant aux concepteurs d'ajuster la détection sans modification matérielle.

Inclinaison et orientation

Les structures dédiées unidirectionnelles, bidirectionnelles, quatre voies et six voies utilisent la position de la balle et plusieurs canaux pour signaler la direction ou la face – une réponse mécanique à la détection électronique de l'orientation.

Pourquoi la mécanique gagne

Pas d'étalonnage du firmware, pas de conditionnement analogique, pas de courant de veille. Pour des tâches simples de réveil, de basculement et d'inclinaison, un interrupteur mécanique est plus rapide à intégrer et beaucoup moins cher qu'un capteur G.

Où sont conçus les commutateurs de capteur CSX

Nos composants offrent un réveil par vibration-, une détection d'inclinaison, une détection d'orientation et une protection contre le basculement-dans un large éventail de secteurs.

Electronique automobile

Détection fiable dans des environnements difficiles et riches en vibrations pour les systèmes de sécurité et de commodité.

Dans-Traceur GPS de voiture, Dans-Diffuseur d'aromathérapie intelligent de voiture
Rétroviseur en streaming, TPMS (système de surveillance de la pression des pneus)
Caméra embarquée

Afficher les détails

Appareils portables et électronique grand public

Réveil à très-faible-consommation d'énergie-et détection de posture qui prolongent la durée de vie de la batterie.

Casques intelligents, montres intelligentes et bracelets intelligents
Pistolet de massage intelligent, balance de graisse corporelle intelligente
Appareils de massage, appareils de nettoyage du visage, oxymètres de pouls
Correcteur de Posture

Afficher les détails

Maison intelligente et sécurité

Détection intelligente pour des systèmes de commodité, de sécurité et anti--intrusion.

Serrures de porte intelligentes, caméras intelligentes, poubelles intelligentes
Compteurs de gaz, compteurs électriques, compteurs d'eau
Brosses à dents électriques, télécommandes
Coffres-forts

Afficher les détails

Appareils électroménagers

Protection contre les pannes-de mise hors tension-et détection du couvercle/de l'état des produits ménagers.

Pichet filtre à eau, tasse chauffante, tasse à jus
Lampes germicides, appareils à ultrasons, sièges de toilettes
Radiateurs, petits ventilateurs, Mosquito Killer
Humidificateur, diffuseur d'aromathérapie

Afficher les détails

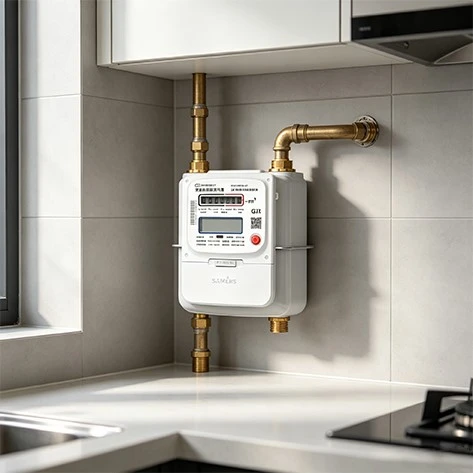

Industriel, utilitaire et médical

Interrupteurs scellés à longue durée de vie-pour les applications de mesure, de sécurité et d'anti-altération-.

Alarmes anti--effraction pour compteurs de gaz/eau/électricité et coffres-forts
Conseil-sur la protection des appareils médicaux
Bornes de recharge, Équipement électromécanique
Étiquettes logistiques et suivi des actifs

Afficher les détails

Extérieur, tactique et jouets

Commutateurs compacts pour instruments de précision, appareils de sport et produits de divertissement.

Télescopes, viseurs réflexes à point rouge-, viseurs à imagerie thermique infrarouge, etc.
Ordinateur de vélo, feu arrière
Jouets intelligents, dés jouets, Rubik's Cubes électroniques, manettes de jeu, etc.
Réveils, lumières extérieures, etc.

Afficher les détails

Production automatisée à haut débit

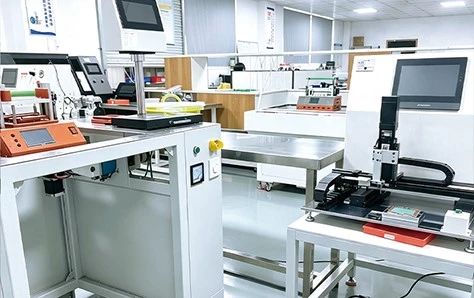

Dix plates-formes de test entièrement automatiques capables d'-inclinaison, vibration et rotation universelles, avec une capacité de test quotidienne de 2 millions d'unités finies.

EN SAVOIR PLUS

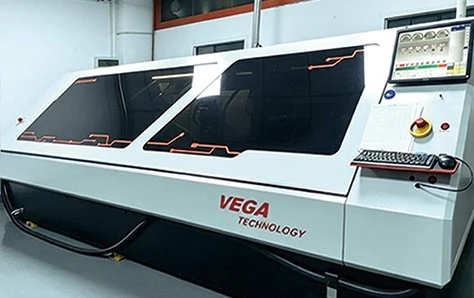

Perceuse de précision simultanée à six-axes ; production quotidienne d'un million de pièces micro-percées-de haute précision-.

EN SAVOIR PLUS
Six machines à rubaner et à coller intégrées à grande vitesse-, entièrement automatisées, avec une capacité d'emballage quotidienne de 2 millions d'unités.

EN SAVOIR PLUS

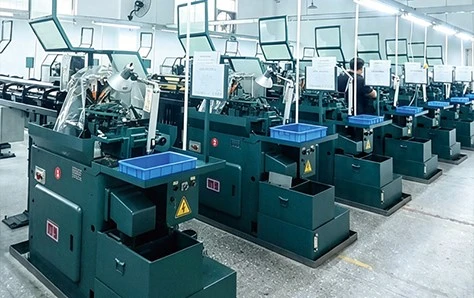

Équipé de trente tours automatiques de précision importés-de Taïwan, capables de traiter un million de-pièces matérielles quotidiennement.

EN SAVOIR PLUS

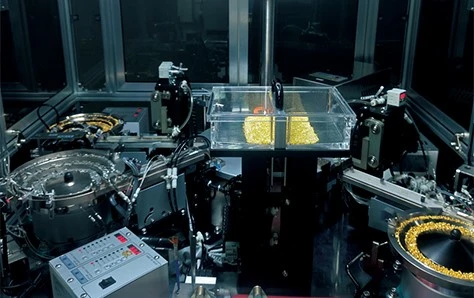

Quatre lignes d'assemblage d'interrupteurs vibrants et inclinables, avec une capacité de production quotidienne de 3 millions d'unités.

EN SAVOIR PLUS
Six machines de découpe laser de haute-précision et-puissance élevée produisent 1,8 million de pièces finies par jour.

EN SAVOIR PLUS

Des avantages techniques qui comptent sur le terrain

Six piliers techniques qui font des commutateurs à capteur CSX un choix de conception fiable-à faible coût.

Conception mécanique à puissance nulle-

Pas de courant de repos en état stable : les appareils restent « endormis » jusqu'à ce qu'un mouvement ou une inclinaison les réveille, prolongeant considérablement la durée de vie de la batterie des dispositifs portables et des trackers IoT.

Miniaturisation au niveau-millimétrique

L'emballage de précision jusqu'à 2,0 × 2,0 × 3,0 mm et plus petit s'adapte aux configurations de circuits imprimés les plus étroites dans l'électronique grand public et automobile compacte.

Structure parallèle multi-canaux

Les billes et les contacts parallèles offrent une conduction synchronisée et fiable : une approche de conception qui élimine le contact intermittent des interrupteurs à bille unique-classiques.

Processus de placage à l'or

Les roulements à billes, les contacts et le boîtier sont tous fabriqués selon un processus de placage à l'or épais-, garantissant une durée de vie exceptionnellement longue.

Scellage sous vide et indices IP élevés

L'emballage sous vide protège contre le flux de soudure, l'oxydation, l'humidité et la poussière, avec des indices d'étanchéité allant jusqu'à IP65-IP68 sur les modèles industriels.

Longue durée de vie mécanique

Les modèles de base sont conçus pour plus de 500 000 cycles de commutation, avec une sortie constante sur tous les lots de production.

1 · FONCTION

Détection de vibrations/inclinaison, logique normalement-ouverte ou normalement-fermée, omnidirectionnelle, unidirectionnelle ou multidirectionnelle, angle de déclenchement et action de déclenchement.

2 · Méthodes d'installation

SMT, carte horizontale (face-face vers le haut ou face-vers le bas), carte verticale (côté-on), carte verticale (verticale), assemblage de cartes horizontales, assemblage de cartes verticales, DIP et installation de cartes encastrées ou inclinées.

3 · ÉTANCHÉITÉ

Les exigences en matière d'étanchéité à la poussière,-à l'eau-et aux gaz-déterminent si les niveaux d'étanchéité sous vide-IP55, IP65 ou IP68 sont nécessaires pour l'environnement d'exploitation.

4 · DURÉE DE VIE

Le placage or/argent, la résistance à l'oxydation et à l'usure, ainsi que l'enveloppe température/humidité de l'application affectent la fiabilité de commutation à long-terme.

5 · CYCLE DE SERVICE ET CONDUCTION

Les conceptions multi-canaux parallèles, multi-séries de perles, une seule grande boule ou une seule petite boule influencent la stabilité de conduction et la résistance de contact.

6 · CUISINIÈRE ÉLECTRIQUE

La tension de fonctionnement, la consommation de courant et les caractéristiques de charge du circuit cible déterminent la famille de commutateurs compatibles, du niveau µA-aux applications 24 V CC.

Une alternative plus intelligente aux capteurs G-et aux gyroscopes

Coût de nomenclature réduit

Nos commutateurs d'inclinaison et de vibration constituent une alternative éprouvée à faible coût-et à faible-consommation aux capteurs G-et aux gyroscopes pour la détection de base d'inclinaison, d'orientation et de mouvement.

⚙

Personnalisation complète

Les tailles spécifiques, la force de déclenchement, l'angle de déclenchement et les indices d'étanchéité peuvent être personnalisés, grâce à des outils-internes et un prototypage rapide.

✓

Prise en charge complète-des processus

De la sélection et des tests des composants à la production en série, nos ingénieurs vous accompagnent de bout en bout-à-pour accélérer votre mise sur le marché.

Personnalisation et commande

Un processus simple-d'ingénieur à-ingénieur conçu pour permettre à votre capteur de passer rapidement en production.

1.Recommandations en matière de communication

Analysez les conditions d'application, identifiez les conditions limites telles que l'angle d'inclinaison, l'alimentation électrique, les facteurs environnementaux et l'espace d'installation, déterminez les paramètres techniques de base et anticipez les risques structurels potentiels.

2.Recommandations de sélection

Sélectionnez le modèle de commutateur d'inclinaison approprié en fonction des conditions de fonctionnement, comparez les paramètres clés tels que l'angle de déclenchement, la durée de vie et l'emballage, proposez une sélection principale et une option alternative, et publiez un tableau de référence de sélection.

3. Exemple de disposition

Des échantillons sont préparés sur demande, accompagnés de spécifications et d'instructions d'installation, avec un délai de livraison clairement défini ; les échantillons sont destinés uniquement à une évaluation en laboratoire et ne peuvent pas être utilisés directement dans un assemblage de production de masse.

4.Tests et validation

Effectuer des tests de fiabilité, y compris le déclenchement de l'angle d'inclinaison-, les tests à haute- et basse-température et le vieillissement aux chocs ; analyser de manière collaborative les anomalies, itérer sur les solutions et vérifier que les composants répondent aux spécifications-au niveau du système.

5. Petite-production par lots

Une fois le plan finalisé, la production d'essai commence, avec un contrôle qualité mis en œuvre tout au long du processus pour garantir strictement la cohérence des lots ; les commentaires des installations sur le terrain sont collectés pour optimiser les processus d’assemblage et terminer les préparatifs pour la production de masse.

6. Production de masse à grande-échelle

Les lignes de production automatisées fonctionnent de manière stable et un système complet de contrôle de qualité a été mis en place pour garantir un approvisionnement continu ; nous effectuons des inspections aléatoires continues, fournissons un support technique et optimisons les coûts.

Coordonnées

Shenzhen Chengshengxing Technology Co., Ltd.

E-mail:

csx@csxkg.com
Tél :

008613501580825
WhatsApp :

008613501580825
Adresse:

6e étage, bâtiment B, zone Est, parc industriel de Xingdao, parc technologique de Shangxue, route Jihua, rue Bantian, district de Longgang, Shenzhen

* Veuillez noter nos exigences pour les gammes de produits standard à titre de référenceQuantité minimum de commande
Nom du produit	Quantité minimale de commande
Caisses en plastique	1000 pièces
Caisses-palettes en plastique	1000 pièces
Conteneurs de rotomoulage	1000 pièces

Demander un devis et un échantillon gratuit

Contactez notre équipe pour des demandes de renseignements, des devis ou des opportunités de coopération.

Nous nous engageons à répondre à votre demande dans les 24 heures. Vos informations resteront strictement confidentielles et utilisées uniquement pour répondre à votre demande.-nous accordons une grande importance à vos besoins et à votre confidentialité.

Foire aux questions

Les capteurs de vibrations et les commutateurs d'inclinaison du CSX sont-ils alimentés ?

Non. Les capteurs de vibrations mécaniques et les commutateurs d'inclinaison CSX sont purement mécaniques avec une consommation d'énergie au repos pratiquement nulle. Ils sont idéaux pour les produits-alimentés par batterie et à faible-consommation tels que les wearables, les trackers IoT et les appareils sans fil où chaque microampère compte.

Les interrupteurs inclinables CSX peuvent-ils remplacer les interrupteurs au mercure ?

Oui. Les interrupteurs à inclinaison omnidirectionnels et unidirectionnels CSX sont largement utilisés comme remplacements d'interrupteurs au mercure conformes à RoHS-et respectueux de l'environnement pour la détection de basculement-, la détection d'inclinaison et les-alarmes anti-effraction dans les appareils et les compteurs.

Quelle est la politique d'échantillonnage et la quantité minimum de commande ?

CSX prend en charge des échantillons gratuits pour l'évaluation technique et propose un MOQ flexible pour les programmes OEM/ODM. Contactez notre équipe commerciale au sales2@csxkg.com avec les détails de votre candidature et le volume cible.

Pouvez-vous personnaliser l’angle de déclenchement, la taille ou l’indice d’étanchéité ?

Oui. Nous personnalisons l'angle de déclenchement, la taille de l'emballage, l'étanchéité et la force de déclenchement, soutenus par des-outils internes, une production automatisée et une assistance technique-complète du processus, de la sélection à la production de masse.

Les produits CSX répondent-ils aux normes de conformité internationales ?

Les produits CSX sont conformes à RoHS et fabriqués selon un système de gestion de la qualité ISO9001. L'entreprise est titulaire d'une qualification nationale-Entreprise de haute technologie et de plusieurs brevets et droits d'auteur sur les logiciels.

Dernières nouvelles
